一、總述

　　本項目位于江蘇省南京市江寧區雙龍大道1688號江寧金鷹天地廣場，廣場大樓6樓南側屋頂上有油煙凈化機組、空調機組、節能低噪聲風機箱、低噪聲混流風機及排風管道，其正常工作運行時產生的噪聲影響南側馬路對面大樓樓及西側酒店客房。

　　二、現場概況

　　經我們漢克斯隔音技術人員現場踏勘發現，6樓南側屋頂上有6臺油煙凈化機組，油煙凈化機組排風口均朝向南側，對面為隔了一條馬路的大樓。該屋頂上除了油煙凈化機組外，還有空調機組、空調室外機、節能低噪聲風機箱、低噪聲混流風機以及排風管道等。除此之外，在廣場5樓屋頂還有4臺油煙凈化機組。

　　同時發現廣場屋頂同時有太陽能及空調機組等設備。

　　現場實際踏勘發現，以上設備工作運行時伴隨著高噪聲影響南側馬路對面大樓及西側金鷹尚美酒店的客房。

　　7號油煙凈化器噪聲值為80.7dB，油煙凈化機組風口噪聲分別為91.8dB、88.9dB、87.1dB、88.5dB、86.1dB

　　三、工程概況

　　江寧金鷹天地廣場屋頂油煙凈化設備等工作運行時產生的噪聲會影響到馬路對面的大樓及金鷹尚美酒店的客房。

　　針對現場噪聲源設備及合理成本的條件下，廣場6樓泳池旁邊屋頂上的油煙凈化機組、空調機組等進行半隔聲房包圍，同時對其西側的P1區域的1臺油煙凈化機組進行安裝吸隔聲棚。鑒于廣場5樓屋頂東側也有4臺油煙凈化機組，同樣會對受聲點造成影響，因此對其進行安裝吸隔聲圍擋。保證半隔聲房?jī)?nèi)部太陽能設備正常使用，在半隔聲房對應區域設計安裝透明隔聲板或隔聲窗。

　　以上設備都配有排風管道，由于原有管道的壁薄，管道內的氣流過快產生的空氣動力性噪聲以及撞擊管道壁所產生的噪聲。需要對此進行管道包扎的降噪處理。

　　四、本項目降噪目標

　　本設計方案的噪聲控制目標參考標準：GB3096-2008《聲環境質量標準》。

　　安裝降噪措施后，排除其他噪聲源干擾的條件下，南側馬路對面大樓窗外1米處的噪聲值滿足GB3096-2008《聲環境質量標準》的1類晝間標準。晝間低于55分貝，夜間低于45分貝。

　　五、油煙風機降噪措施

　　5.1 設計安裝半隔聲房

　　1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，屋頂上設計安裝半隔聲房降噪措施。

　　2、半隔聲房設計自屋頂面起4米高，長度為32米，寬度為14米。頂部設計安裝10米吸隔聲頂板。

　　3、考慮現場屋頂有太陽能以及空調機組設備的正常使用，我公司在半隔聲房頂部該區域部分采用透明隔聲板或隔聲窗設計，保證半隔聲房?jī)?nèi)部設備的正常使用。

　　4、為便于工作人員日常巡檢及維修，在半隔聲房的兩側爬梯處分別設計安裝1樘單開隔聲門，其規格尺寸為1000×2000mm。

　　5、半隔聲房整體框架采用H型鋼，基礎采用HW125型鋼進行水平找平，立柱采用HW125型鋼進行水平及垂直校準。

　　6、吸隔聲模塊采用1.0mm厚鍍鋅板+龍骨+3mm阻尼隔聲涂層+100mm厚32kg/m3離心玻璃棉(外包憎水玻璃絲布)+不小于0.8mm厚穿孔鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理，噴涂厚度不小于60μm。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。

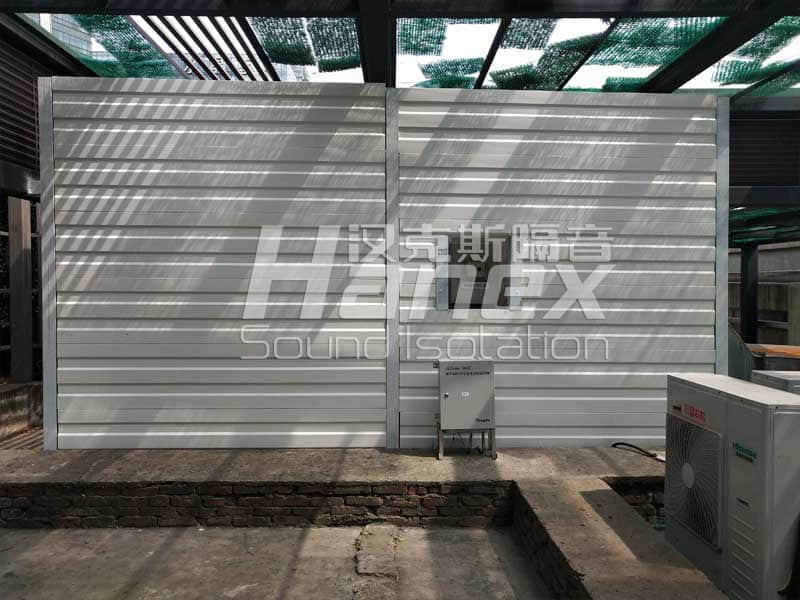

　　5.2 油煙凈化機組安裝吸隔聲棚及吸隔聲圍擋

　　1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，屋頂上P1、P7和P8區域共計5臺油煙凈化機組設計安裝吸隔聲棚及吸隔聲圍擋。

　　2、在保證原有機組的風量需求的前提下，P1區域設計吸隔聲棚，背靠馬路一側敞開，保證P1區域的設備的通風性能及阻力要求。

　　3、P7～P8區域設計吸隔聲圍擋，為保證內部設備通風性能和阻力要求，吸隔聲圍擋頂部敞開。

　　4、吸隔聲棚及吸隔聲圍擋整體框架采用H型鋼，基礎采用HW125型鋼進行水平找平，立柱采用HW125型鋼進行水平及垂直校準。

　　5、吸隔聲模塊采用1.0mm厚鍍鋅板+龍骨+3mm阻尼隔聲涂層+100mm厚32kg/m3離心玻璃棉(外包憎水玻璃絲布)+不小于0.8mm厚穿孔鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理，噴涂厚度不小于60μm。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。

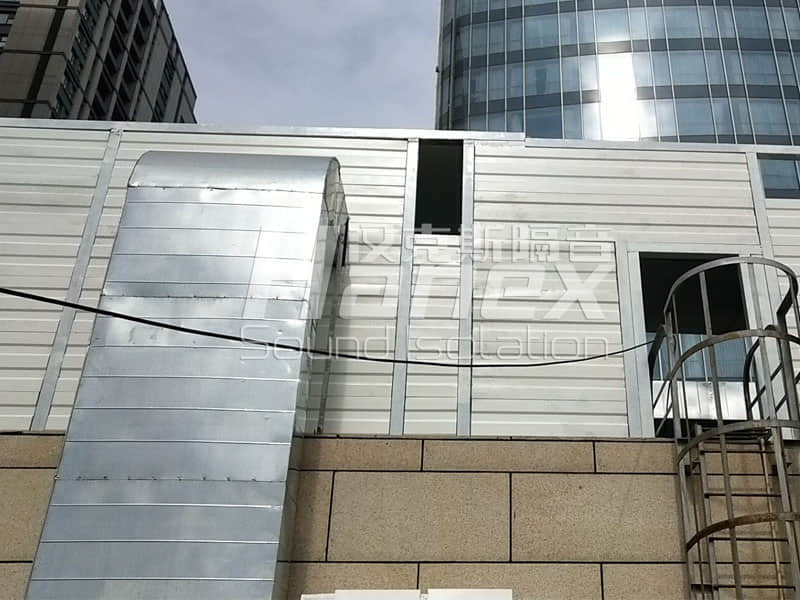

　　5.3 通風管道包扎處理

　　1、經現場踏勘發現，由于通風管道壁薄，管道的設計阻力較大，氣流過快，氣流經過彎道，氣流沖擊管道壁引起管道強烈振動，造成二次噪聲。

　　2、針對管道振動所產生的二次噪聲，我公司設計對管道外側進行阻尼吸隔聲包扎處理。
