一、項目概況

　　本項目位于浙江省臺州市椒江區，為鳳凰山莊改造工程(風冷冷水(熱泵)機組降噪)。本工程需對8臺風冷冷水(熱泵)機組及宴會廳水泵進行降噪治理，8臺風冷冷水(熱泵)機組分別安裝于山莊內3處位置，國賓館1處(3臺)，茶樓對面1處(3臺)，宴會廳1處(2臺)，宴會廳水泵1處，使晝間及夜間噪聲值達到驗收要求。

　　我司經過現場踏勘，充分了解業主方需求，設備噪聲源與敏感點關系，設備運行條件需求，我們漢克斯隔音針對本項目降噪需求目標，進行科學、合理、經濟的方案設計。

　　二、工程概況

　　臺州麗庭鳳凰山莊酒店內風冷冷水(熱泵)機組降噪工程主要噪聲源有以下幾處：

　　國賓館1處有3臺風冷冷水(熱泵)機組及水泵，其正常工作運行時同時影響北側圍墻外居民區及山莊內部西南側國賓館;茶樓對面1處有3臺風冷冷水(熱泵)機組及水泵(排風口噪聲86.5dB(A)，水泵電機噪聲83.7dB(A)，茶樓路口66dB(A))，其工作運行時影響茶樓;宴會廳南側1處有2臺風冷冷水(熱泵)機組及水泵，其工作運行時影響東側圍墻外居民樓。

　　2.方案設計思路

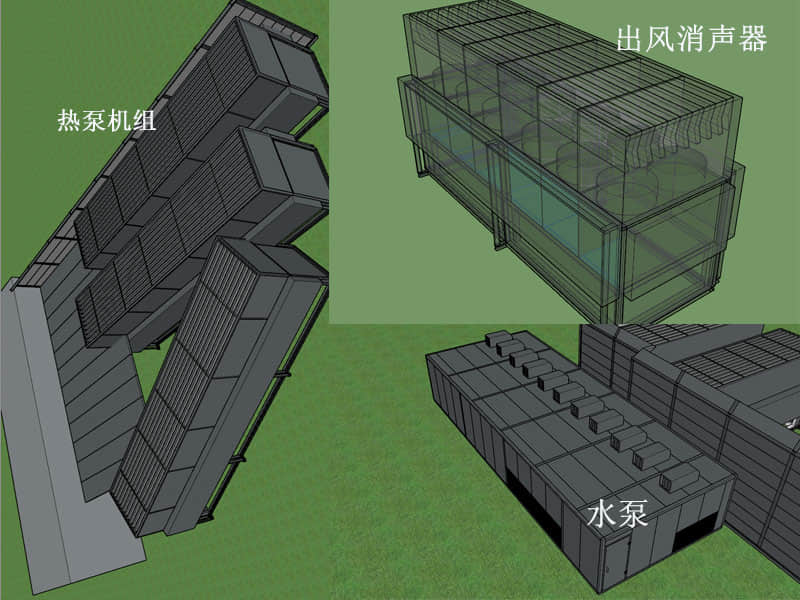

　　根據現場噪聲源現狀及噪聲控制目標綜合考慮，選用性價比方案：

　　1、風冷冷水(熱泵)機組出風口安裝排風消聲器;

　　2、底部壓縮機四周安裝半封閉吸隔聲罩;

　　3、進風口位置安裝吸隔聲掛板;

　　4、風冷冷水(熱泵)機組周圍面對聲源一側安裝吸隔聲屏障;

　　5、水泵區域安裝隔聲棚(罩)，隔聲棚(罩)設計安裝檢修門，為保證內部的通風散熱問題，隔聲棚墻上安裝消聲百葉。

　　三、降噪目標

　　安裝降噪措施后，排除非本項目噪聲和背景噪聲干擾的條件下，設備運行時，受機組噪聲影響的酒店聲環境邊界(在甲方指定地點檢測)噪聲達到《社會生活環境噪聲排放標準》(GB22337-2008)一類區標準，即社會生活噪聲排放源邊界噪聲排放限值達到晝間≤55dB(A)，夜間≤45dB(A);結構傳播固定設備室內排放限值達到晝間≤40dB(A)，夜間≤30dB(A)。

　　四、風冷冷水(熱泵)機組降噪措施

　　4.1.1風冷熱泵機組噪聲治理

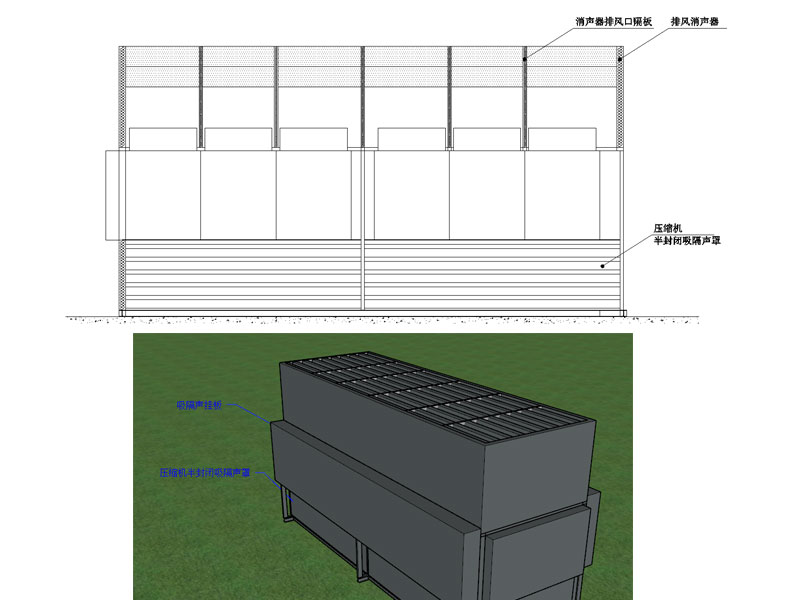

　　1、根據業主所提供的資料及我司技術人員實際踏勘測得數據，結合以往同類案例項目的經驗，在每臺風冷冷水(熱泵)機組出風口安裝整體排風消聲器，消聲器的消聲量≥20dB(A)。

　　2、排風消聲器采用鋼制復合吸隔聲板，消聲插片采用折板式消聲插片，片間距為150mm，片厚100mm，消聲插片高度600mm，消聲器底部預留900mm為緩流區，出風口之間采用隔板進行分隔成獨立區域，隔板高度900mm。消聲插片兩側板采用高性能鋁穿孔板護面，其穿孔率不小于20%;在內、外側板間所形成的空腔中填充厚100mm離心玻璃棉(容重≥48kg/m3)、玻璃絲布包裹。

　　3、根據現場實際情況，風冷冷水(熱泵)機組底部的壓縮機區域周圍無阻擋，我司技術人員發現壓縮機工作運行時所產生的噪聲同樣影響周邊環境。因此，我司技術人員結合以往同類案例項目經驗，對此區域采用吸隔聲板對風冷冷水(熱泵)機組底部的壓縮機周圍進行安裝半封閉吸隔聲罩，有效的控制其產生的噪聲往外擴散。同時從風冷冷水(熱泵)機組頂部做吸隔聲掛板，防止壓縮機產生的噪聲從頂部溢出擴散到周圍環境。

　　4.1.2外圍安裝吸隔聲屏障

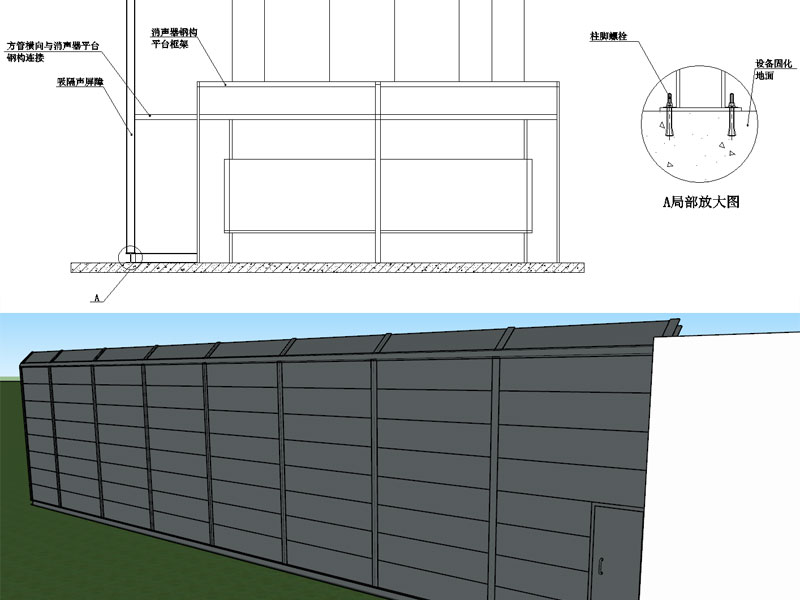

　　4、為進一步控制風冷冷水(熱泵)機組整體噪聲，在其周圍面對聲源一側安裝吸隔聲屏障進行圍擋。吸隔聲屏障設計總高度為4.5米，頂部向內翻0.5米，吸隔聲屏障采用型鋼為主框架。

　　5、吸隔聲屏障立柱采用HW125型鋼，底部找平基礎采用HW150型鋼，立柱底部與型鋼基礎進行焊接，立柱間距2.5米，型鋼基礎底部預埋螺栓與設備固化地面進行連接，底部與設備基礎進行橫向連接，同時為增加其抗風性能，吸隔聲屏障中部與排風消聲器平臺進行橫向連接。

　　6、吸隔聲屏障屏體采用復合吸隔聲板塊，屏體厚度100mm，固定高度為500mm，長度為2500mm。吸隔聲板塊背板采用1.2mm鍍鋅板，內部填充48kg/m3離心玻璃棉，離心玻璃棉外采用玻璃絲布進行包裹，正面采用1.0mm鋁穿孔板，內龍骨采用1.2mm以上鍍鋅板折成。

　　4.2水泵噪聲治理方案

　　1、現場除了風冷冷水(熱泵)機組外，還有配套的水泵電機也同樣需要做降噪措施。在設備正常運行時水泵電機所產生的電磁噪聲等依然影響周圍環境，因此，針對該區域采用安裝隔聲棚(罩)，隔聲棚(罩)采用可拆卸復合吸隔聲板，隔聲罩的隔聲量≥25dB(A)。

　　2、為便于工作人員日常巡檢維修，隔聲棚(罩)設計安裝檢修門。隔聲罩頂部開口安裝出風消聲器，側墻安裝通風百葉，保證其內部通風散熱。

　　3、隔聲棚(罩)采用可拆卸吸隔聲模塊板，背板采用1.5mm鍍鋅板，內部填充100mm厚的48kg/m3離心玻璃棉，離心玻璃棉采用玻璃絲布包裹，飾面板采用1.0mm厚的鋁穿孔板。隔聲棚(罩)所采用材料均為防火、不燃材料，滿足耐火、耐溫、耐候性好、并且抗老化的材料，適用于室內/室外使用，壽命可達10年以上。
