一、項目概述

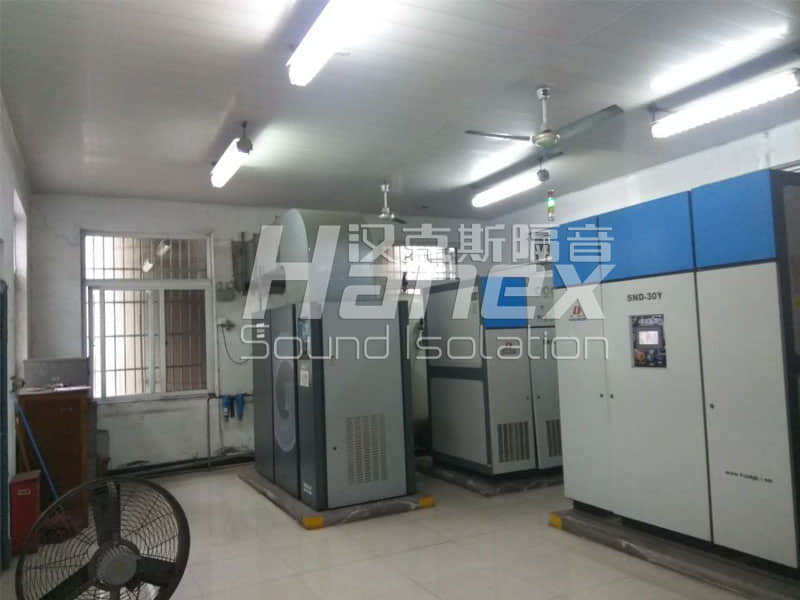

　　寧波市鎮海區龍賽醫院位于寧波市鎮海區招寶山街道勝利路356號，醫院北側制氧機房內有三臺制氧設備，制氧設備工作運行產生的噪聲通過制氧機房屋頂擴散到制氧機房北側居民區;同時制氧機房西側排風口的排風機由于使用年限過長，工作運行的同時伴隨著高噪聲污染，繞射至制氧機房北側居民區，對制氧機房北側居民區的生活環境造成了一定的不利影響。

　　二、噪聲源分析

　　2.1 制氧機房

　　制氧機房內制氧機主要由制氧機水泵、空氣壓縮機、制冷機與電動機、軸流風機等組成，其噪聲組成如下：

　　1、制氧機水泵：主要是使從散熱器出來的冷卻水獲得在制氧機系統內循環流動的能量。在操作的過程中需要好好保養制氧機水泵，不然會致使噪聲過大。

　　2、空氣壓縮機：空壓機在單獨工作的時候，其進氣口的噪聲可以達到94dBA。

　　3、制冷機與電動機：用于制氧裝置的回熱式制冷機主要完成從低于環境溫度的物體中吸取熱量并將其轉移給環境介質的過程。制氧機的制冷機和電動機的噪聲在電動機附近為90dBA，帶負載時就會稍高一些。

　　4、軸流風機：制氧機的循環水冷卻系統中，是由風筒、葉輪和電動機三部分組成的，噪聲大致在250-1000Hz中，制氧機軸流風機的噪聲級在101dBA。

　　2.2 噪音實測數據

　　制氧機房內制氧設備運行時，經漢克斯隔音技術人員實測房內噪聲數據值為90dB(A);制氧機房雙開門外噪聲數據值為66dB(A);制氧機房西側排風口噪聲數據值為80dB(A)。

　　三、本項目降噪控制目標

　　3.1 參考標準

　　本設計方案的噪聲控制目標為：安裝完降噪措施后，在排除其他噪聲源干擾的條件下，醫院制氧機房北側廠界1米處噪聲滿足噪聲排放標準限值：《社會生活環境噪聲排放標準》(GB12348-2008)1類標準;晝間噪聲低于55分貝，夜間噪聲低于45分貝。

　　3.2 降噪效果

　　1)制氧機房安裝降噪措施后，排除其他噪聲源干擾的條件下，制氧機房北側廠界外1米處滿足《社會生活環境噪聲排放標準》GB22337-2008中1類標準，晝間(5:00-22:00)噪聲值≤55dB(A)，夜間(22:00-5:00)噪聲值≤45dB(A)。如受背景噪聲(如馬路交通噪聲、社會生活環境噪聲、其他未治理設備噪聲)影響，按國家標準進行修正。

　　四、本項目降噪設計思路

　　1、制氧機房內根據現場的噪聲大小、現場條件和降噪要求選用不同的控制措施：一般概括為安裝排風消聲器、更換制氧機房吊頂和安裝隔聲窗等措施。為滿足《社會生活環境噪聲排放標準》GB22337-2008中的1類噪聲排放標準，降噪方案設計需要滿足一下要求：

　　1)保證設備的正常運行，滿足設備的通風散熱要求的同時，減少設備運行時產生的噪聲從通風通道傳出;

　　2)隔聲的同時，吸收噪聲聲能;

　　3)保證各設備足夠的檢修空間。

　　2、根據現場資料，結合漢克斯往期同類型項目治理方案，我們漢克斯隔音技術人員共同商討后提出以下噪聲控制方案：

　　1)制氧機房內安裝吸隔聲吊頂;制氧機房西側2扇采光窗以及南側拐角處1扇采光窗為隔聲薄弱點，采取采光窗更換為隔聲窗;制氧機房西側制氧設備排風管道更換為內置靜音風管;制氧機房西側排風口安裝排風消聲器，降噪措施安裝完后制氧機房北側廠界1米處達到《社會生活環境噪聲排放標準》GB22337-2008中的1類噪聲排放標準：晝間55dB(A)，夜間5dB(A)。

　　五、本項目降噪方案的具體措施

　　1、經過杭州漢克斯隔音技術人員現場勘測及勘查，在制氧機房內安裝吸隔聲吊頂，其規格尺寸為：119000×6300mm。

　　2、吸隔聲吊頂板采用多層吸隔聲材質復合而成，吸隔聲板厚度為100mm，外側面板為1.5mm鍍鋅鋼板，內側涂刷阻尼隔振材料，墻體內側面為穿孔吸聲層，采用0.8mm以上鍍鋅穿孔板，內外板之間填充100mm厚48kg/m3離心玻璃棉，玻璃棉采用無堿憎水玻璃絲布包裹。

　　3、制氧機房西側2扇采光窗以及南側拐角處1扇采光窗的隔聲量無法滿足，因此需要把3扇采光窗更換為隔聲窗，其規格尺寸為1500×2100mm。

　　4、經現場勘察原排風機因使用年限久，運行時零部件會產生劇烈震動，因此建議更換為低噪聲排風機;因制氧機工作過程中需要放空，此過程會產生強烈的噪聲，該噪聲主要是高速氣流脈動噪聲，即空氣動力性噪聲，原排風管道壁較薄，對此進行更換為內置靜音風管。

　　5、根據現場測得的噪聲值數據顯示，制氧機房西側排風口噪聲值過高。因此，在排風口處設計安裝排風消聲器。在不影響其通風性能的情況下，排風消聲器出口朝下安裝。
