一、項目概況
古井貢酒熱電站位于安徽省亳州市譙城區三曹大道，現熱電站內部噪聲值較高，影響到熱電站東側及北側居民，現需對熱電站進行降噪方案設計。
二、降噪目標
根據現場勘測情況，熱電站廠界噪聲約為70dB(A)，夜間僅存在鍋爐房西側及北側排氣噪聲。經過降噪治理后，熱電站東側圍墻外晝間(5:00-22:00)噪聲值≤60dB(A)，夜間(22:00-5:00)噪聲值≤50dB(A)。如受背景噪聲(如馬路交通噪聲、社會生活環境噪聲)影響，按國家標準進行修正
三、本項目降噪設計思路
根據現場噪聲源值的大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類型工程噪聲控制經驗，為滿足《社會生活環境噪聲排放標準》GB22337-2008中1類標準晝間及夜間噪聲值，制定了采用隔聲、吸聲的綜合噪聲控制方案。我們漢克斯隔音設計以下步驟實施措施：
(1)針對除塵設備噪聲問題，對除塵設備安裝吸隔聲罩。
(2)針對汽輪機房北側蒸汽管道噪聲，設計安裝一道L型屏障及排氣口消聲器。
(3)針對鍋爐房內部噪聲，針對東面設計整體降噪措施。
(4)針對汽輪機房內部噪聲，針對其東面設計整體降噪措施。
(5)針對鍋爐房西側排氣口噪聲，設計安裝管道消聲器。
(6)針對鍋爐房北側排氣噪聲，設計相應降噪措施。
(7)針對鍋爐房前輸送帶噪聲，設計相應降噪措施。
(8)針對熱電站廠區整體噪聲，設計屏障措施。
四、本項目降噪方案的具體措施
4.1 除塵設備降噪措施
除塵設備降噪措施采用吸隔聲罩控制噪聲，隔聲罩設計尺寸為3200mm*2000mm*5200mm，側面設置檢修門，尺寸為600mm*1000mm。隔聲罩板塊采用模塊式吸隔聲板，其結構為1.2mm冷軋鍍鋅鋼板+阻尼+容重48kg/m3多纖維玻璃棉+玻璃絲布包裹+ 0.8mm冷軋鍍鋅穿孔板，模塊板厚度100mm。檢修門門縫及板塊間縫隙采用密封條、玻璃膠密封，避免隔聲罩上存在縫隙漏聲。
4.2 汽輪機房北側蒸汽管道降噪措施

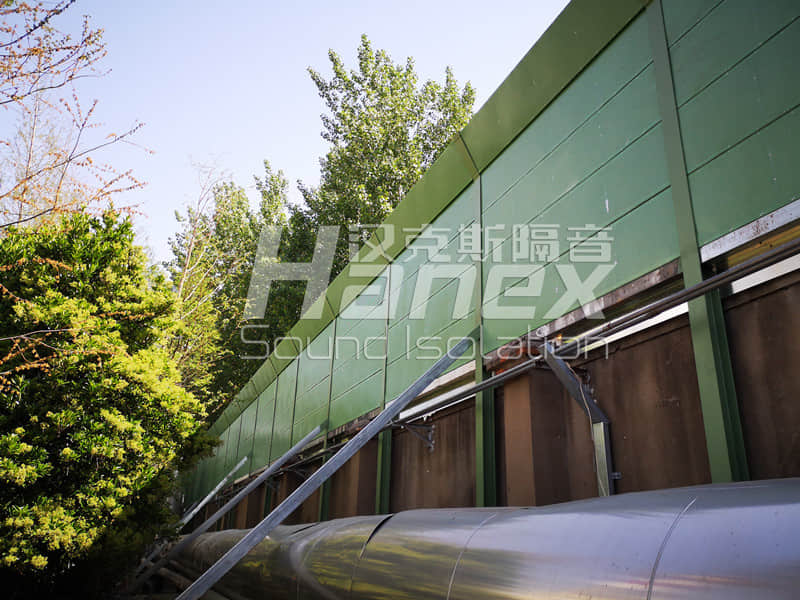

針對汽輪機房北側蒸汽管道噪聲，設計L型吸隔聲屏障控制噪聲。屏體設計高度為4m，總長度9.6m。
吸隔聲屏障屏體采用復合吸隔音板塊，屏體厚度為100mm，固定高度為500mm，長度為3000mm。吸隔音板塊背面板采用1.5mm鍍鋅鋼板，內層采用3mm阻尼隔音氈，中間填充厚度100mm的48kg/m3超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用1.2 mm厚度的鍍鋅穿孔板，內龍骨采用1.5mm鍍鋅鋼板折成。
吸隔聲屏障主體采用HW125×125×5.4×9mm的H型鋼，H型鋼底部與型鋼基礎焊接，立柱間距3米。
4.3 鍋爐房整體降噪措施
由于鍋爐房東側開口較多，需對該區域進行降噪處理。一樓東側開口處及二樓除塵設備平臺開口處均安裝吸隔聲墻體，同時安裝雙開隔聲門。鍋爐房東側窗口處均安裝隔聲窗。
一樓洞口尺寸為4200mm*6000mm，二樓平臺開口尺寸為5000mm*3000mm，使用吸隔聲模塊板密封，同時安裝3000mm*2500mm雙開隔聲門。鍋爐東側有1處2850mm*1500mm以及6處2850mm*2000mm窗口，需安裝隔聲窗。
4.4 汽輪機房整體降噪措施
根據甲方需求，汽輪機夜間停止工作，因此針對汽輪機房設置吸聲墻面及隔聲門。

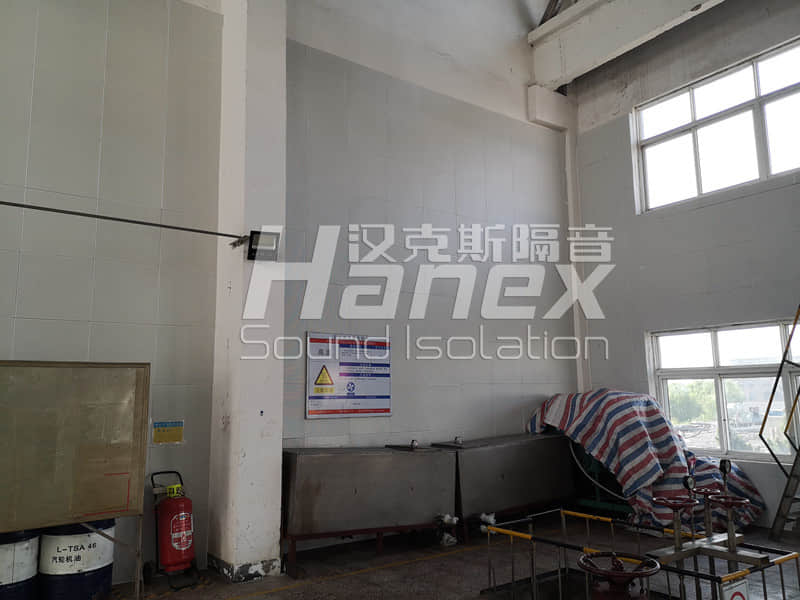

汽輪機房一層及二層東側墻面以及南、北側設置吸聲墻面，東側吸音墻尺寸均為11500mm*6000mm，南、北側吸音墻尺寸為5000mm*6000mm，吸音墻面厚80mm，由U型龍骨、厚玻璃棉板、支撐龍骨組成。結構圖如下：
由于汽輪機房二層存在一處鐵門，因此需將其更換為吸隔聲單開門，單開隔聲門尺寸為800mm*2000mm。
4.5 鍋爐房西側排氣口降噪措施
鍋爐房西側排氣口原有消聲器老化，降噪效果不理想，因此需更換相應消聲器。
消聲器總尺寸為φ750mm*1500mm，通過變徑法蘭與排氣口連接，頂部安裝雨帽。消聲器板塊厚度為80mm，內部設置十字插片。插片結構為0.8mm冷軋鍍鋅穿孔板+阻尼+容重48kg/m3多纖維玻璃棉+玻璃絲布包裹+ 0.8mm冷軋鍍鋅穿孔板。
4.6 鍋爐房北側排氣噪聲降噪措施
由于鍋爐房北側設備存在間斷排氣噪聲，該噪聲會對居民生活產生影響，因此需對其進行處理。

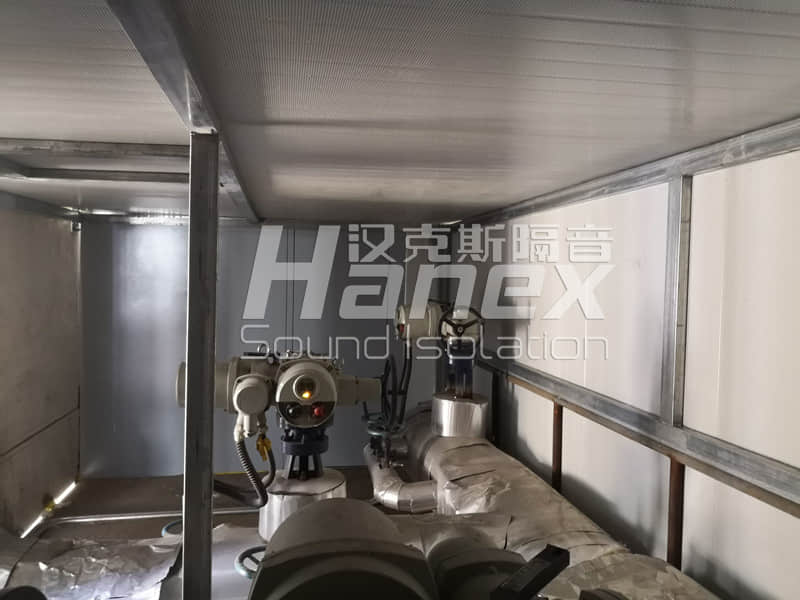

在設備東、南2側面上搭建框架，安裝吸聲板塊，削弱間斷排氣噪聲噪聲值。
4.7 輸送帶降噪措施
鍋爐房前輸送帶存在一定噪聲值，需對其進行降噪處理。
為控制輸送帶噪聲，對其進行管道包扎，輸送帶3段長度分別為17.2m、7.9m、9m。
4.8 熱電站廠界降噪措施

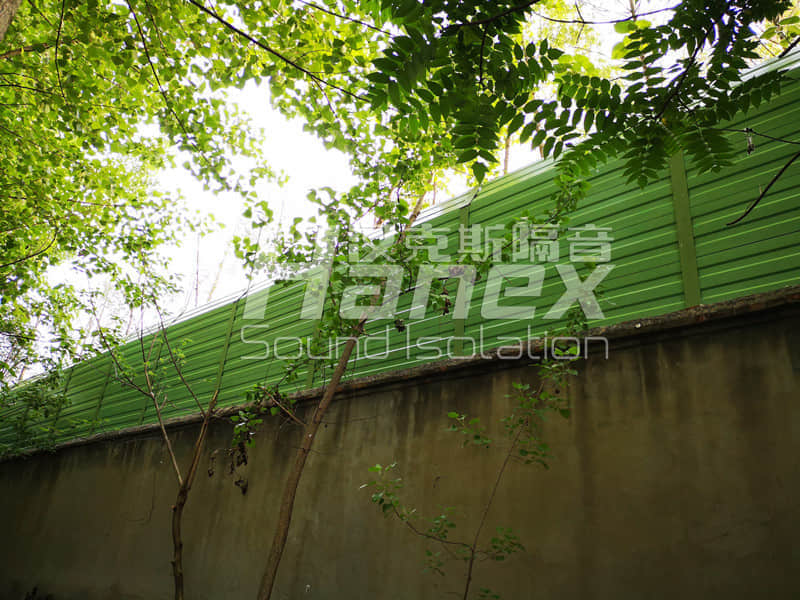

為保證廠界噪聲值達標，在廠界圍墻處設置吸隔聲屏障，屏障長度為80m。
自地面起2m處開始設置屏障板，屏障整體高度為4.5m。吸隔聲屏障主體采用HW125×125×5.4×9mm的H型鋼，H型鋼底部與型鋼基礎焊接，立柱間距3米，屏體與通過鋼構與圍墻相連。
吸隔聲屏障屏體采用復合吸隔音板塊，屏體厚度為100mm，固定高度為500mm，長度為3000mm。吸隔音板塊背面板采用1.5mm鍍鋅鋼板，內層采用3mm阻尼隔音氈，中間填充厚度100mm的48kg/m3超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用1.2 mm厚度的鍍鋅穿孔板，內龍骨采用1.5mm鍍鋅鋼板折成。
